Szyfrowanie komunikacji z centralą SSWiN Galaxy

Badając zapotrzebowanie rynku na urządzenia zwiększające bezpieczeństwo przesyłanych danych przez sieć Ethernet przy pomocy protokołu TCP lub UDP, powstał w naszej firmie projekt rozwojowy, którego zadaniem było stworzenie urządzenia szyfrującego, współpracującego z centralą SSWIN – GALAXY DIMENSION 520.

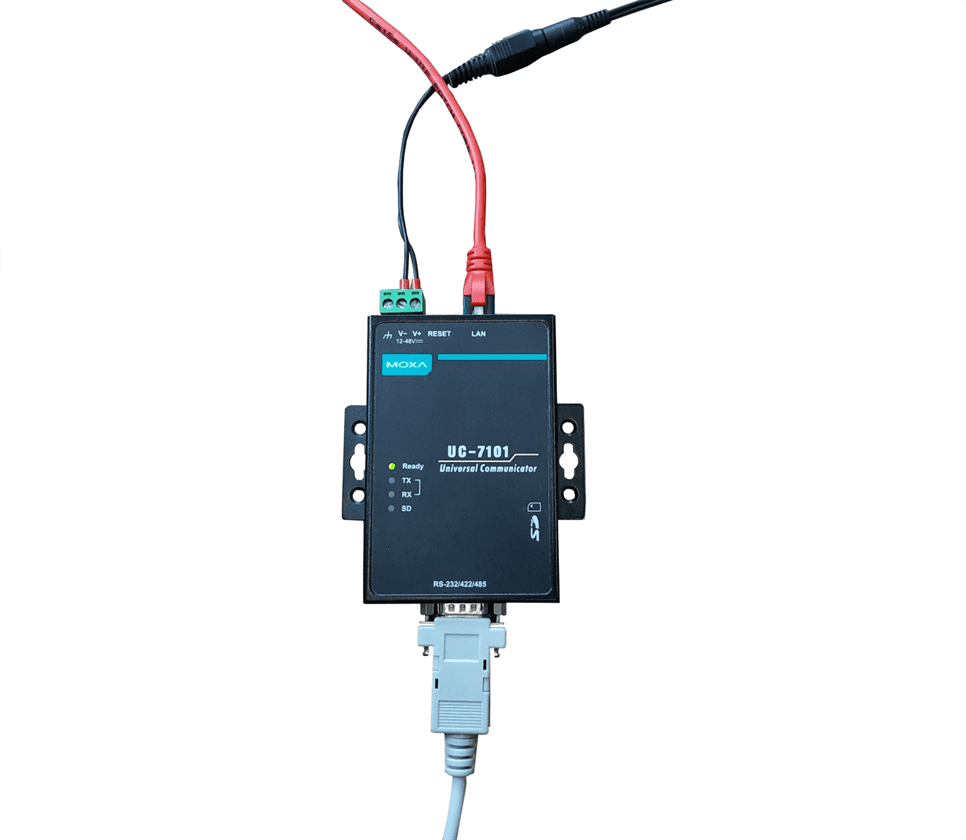

fot.: MOXA UC-7101, źródło: opracowanie własne

Elementy wchodzące w skład projektu

Urządzenie, które zainstalowaliśmy w tej samej obudowie, co centrala Galaxy, odbiera ramki z centralki przez port RS232, szyfruje je i przesyła przez sieć Ethernet do integratora. Do realizacji projektu wybraliśmy urządzenie MOXA UC-7101, które ma jeden port RS232 oraz jeden port Ethernetowy. Urządzenie posiada zainstalowany system operacyjny uCLinux, na którym uruchamiany jest program napisany w języku C/C++. Program nie wprowadza znaczących opóźnień w transmisji ramek z centrali Galaxy, a zrealizowana koncepcja kanałów dostępowych umożliwia rozsyłanie danych do wielu serwerów integrujących. Dodatkowo, w celach serwisowych, stworzyliśmy specjalny kanał, przez który można sprawdzić zaszyfrowaną transmisję.

Elementy wchodzące w skład projektu to:

• centrala Galaxy Dimension 520, skonfigurowana do pracy z programem integrującym ARGUS RV,
• szyfrator MOXA UC-7101, z programem zarządzającym szyfrowaniem oraz kanałami dostępowymi,
• analizator i konfigurator procesu uruchomionego na MOXA UC-7101,
• integrator ARGUS RV uruchomiony na serwerze wirtualnym, wraz z driverem rvs_bms_galaxy.exe.

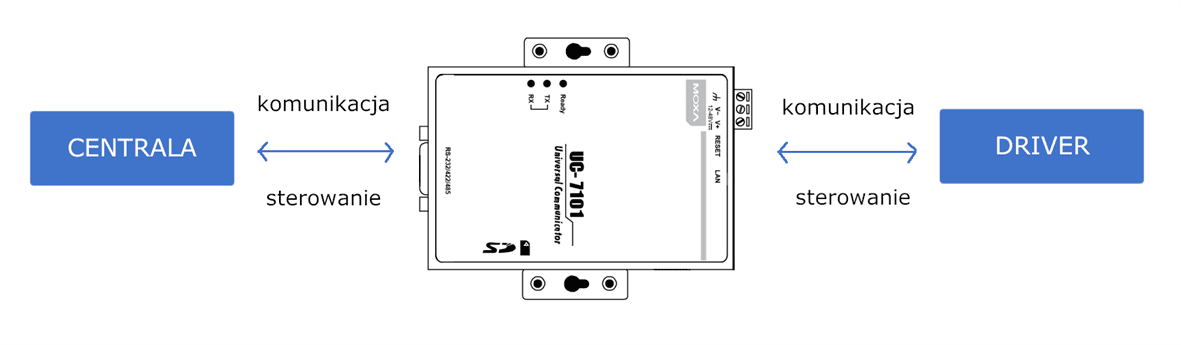

rys 1. Dwukierunkowa transmisja szyfratora

rys.2 Schemat podłączenia centrali, Moxy i serwera na przykładzie Galaxy Dimension 520

Możliwość sprawdzenia zaszyfrowanej transmisji danych

Rozszerzenie zasięgu, dzięki zastosowaniu konwerterów RS232/UDP lub TCP jest przydatnym rozwiązaniem, ale niesie ze sobą szereg niebezpieczeństw takich jak podsłuch danych. Rozwiązaniem problemu jest wprowadzenie szyfrowania przesyłanych danych, który obok centrali włamaniowej oraz integratora jest niezależnym urządzeniem w systemie. Mikrokomputer w wersji UC-7101 umożliwia wgranie własnego oprogramowania. Oprogramowanie szyfruje i deszyfruje dane wchodzące przez port RS232 (sygnały) oraz nadchodzące ze sterowników central (sterowania). Urządzenia, ze względu na potrzeby re-konfiguracji sieci, umożliwiają zdalną konfigurację. Systemy integrujące wymagają rozbudowy o funkcję deszyfrującą oraz w momencie sterowania, również o funkcję szyfrującą. Na potrzeby testowania oraz diagnozy systemów stworzyliśmy analizator umożliwiający sprawdzenie przesyłanych sygnałów pomiędzy centralą, a sterownikami.
